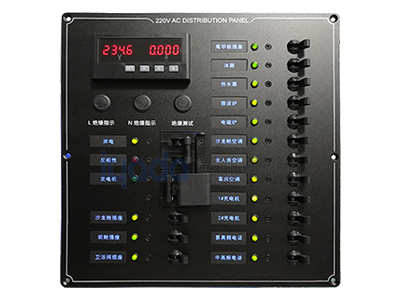

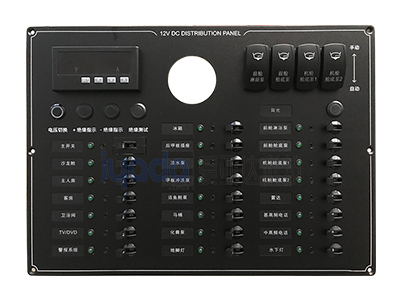

配套DC12V（1+22路）AC220V（2+15路）的带断路器开关板，有背光。DC板追加船形开关。
1. 实时显示电压、电流参数；
2. 产品具有负载过流、短路保护开关状态LED指示等功能；
3. 产品具有绝缘检测功能；
4. 面板支持名称/背光随客定制；
| 系统输入： | DC直流+AC交流 |
| 输入额定电压： | DC12V、AC220V |
| 最大输入电流： | 100A（可选） |
| 输出分路： | DC板1主路+22支路(带4路船型开关)，AC板2主路+15支路 |
| 分路最大输出电流： | 40A（可选） |
| 主断路器规格： | DC100A、AC50A（可选） |
| 分路断路器规格： | 5A/10A/15A/20A25A/30A/40A（可选） |
| 是否带连接板： | 可选择 |
| 是否有背光： | 带背光 |
| 丝印名称： | 可定制选择 |
| 保护功能： | 过流，短路 |
| 负载类型： | 阻性、感性 |
| 输入指示： | DC板有1个绿色LED，AC板有1个红色LED和2个绿 |
| 输出指示： | DC板22个绿色LED、AC板15个绿色LED |
| 工作温度： | -25℃55℃ |
| 存储温度： | 25℃~70℃ |
| 相对湿度： | <95%RH，无冷凝 |
| 散热方式： | 自然冷却 |
| 尺寸( WxH)： | AC板 280mmx280mm、DC板280mmx390mm (可定制) |
| 安装方式： | 嵌入式，螺丝固定 |
